Micro I2S
Nối WS → GPIO4, SCK/BCLK → GPIO5, SD → GPIO6. Nối VDD và GND theo điện áp yêu cầu của module mic; nối chung GND với ESP32.
Bread Compact Wi-Fi LCD
Sơ đồ kết nối GPIO, cách lắp microSD và pin LiPo, cùng hướng dẫn dùng các nút và tool luyện nghe tiếng Anh.

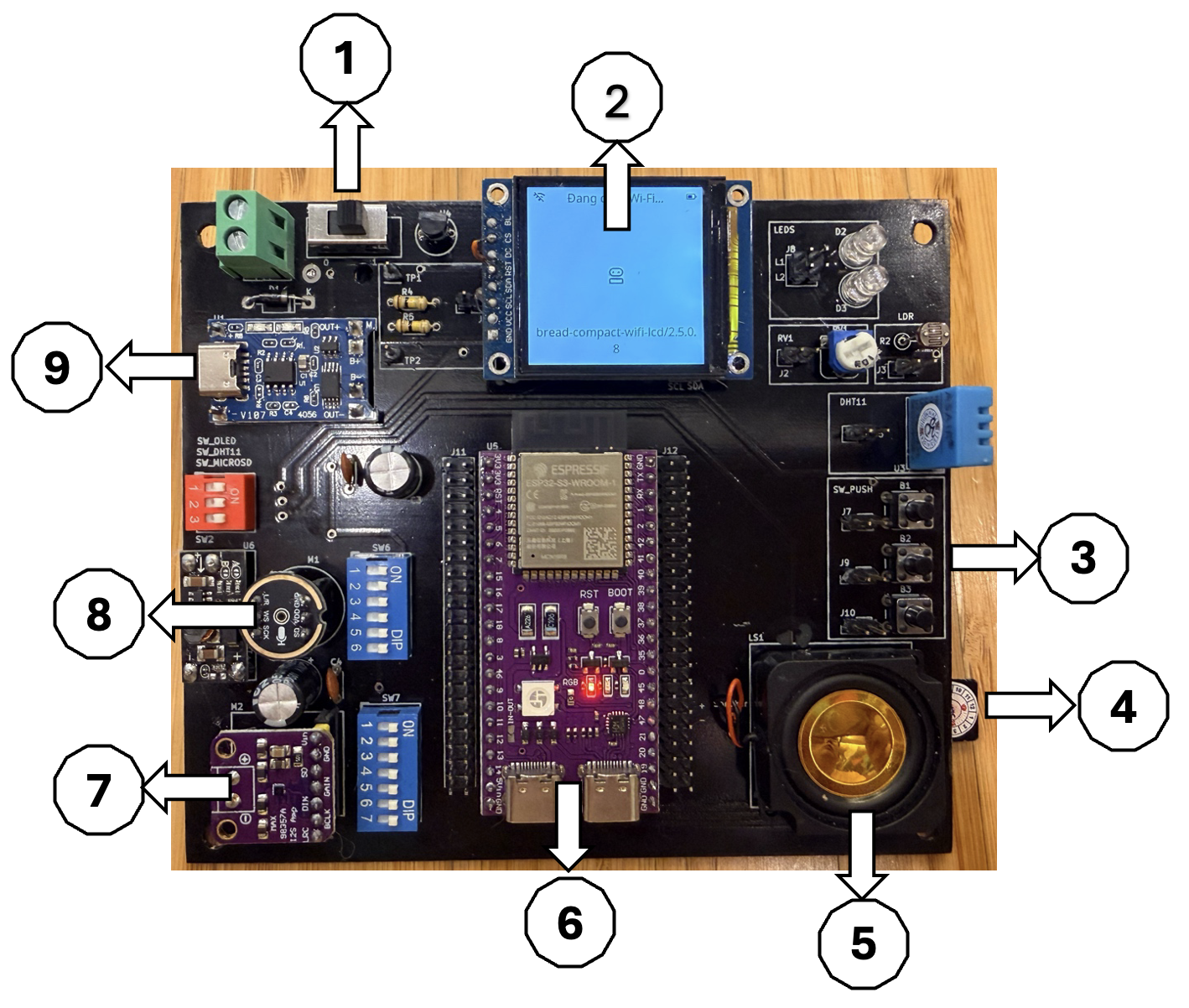

Tổng quan thiết bị
Board ESP32-S3 · màn hình LCD ST7789 · khe microSD · loa · cụm nút BOOT / VOL+ / VOL−.
Các thành phần phần cứng
| STT | Thành phần | Chức năng | Chân / giao tiếp |
|---|---|---|---|
| 1 | Công tắc nguồn | Bật/tắt nguồn pin cho toàn board | — |
| 2 | Màn hình TFT 1.54 inch 240×240 | Hiển thị giao diện, hội thoại, phụ đề | ST7789 SPI3_HOST: MOSI 8, SCLK 10, CS 45, DC 17, RST 38, BL 21 |
| 3 | Nút nhấn: Boot, Vol+, Vol− | Hội thoại, âm lượng và điều hướng menu | BOOT GPIO0, VOL+ GPIO40, VOL− GPIO39 (active-low) |
| 4 | Thẻ nhớ microSD | Lưu nhạc, bài luyện nghe và phụ đề | SPI2_HOST: MISO 12, MOSI 13, CLK 14, CS 11 |
| 5 | Loa 4/8 Ω 2/3 W | Phát âm thanh trợ lý và bài học | Nối với ngõ ra MAX98357A |
| 6 | ESP32-S3 N16R8 | Vi điều khiển trung tâm, Wi-Fi, 16 MB flash / 8 MB PSRAM | — |
| 7 | MAX98357A | Ampli I2S class-D cho loa | DIN 7, BCLK 15, LRCK/WS 16 |
| 8 | Mic INMP441 | Thu âm giọng nói người dùng | WS 4, SCK/BCLK 5, SD 6 |
| 9 | Mạch sạc pin Type-C TP4056 | Sạc pin LiPo qua USB-C, đo mức pin | Sạc qua Type-C; cầu chia áp pin về GPIO9 (ADC1_CH8) |
Video hướng dẫn
Xem video thao tác thực tế trên TikTok:
Nạp firmware
Dùng trình nạp firmware trên web (không cần cài đặt) để flash trực tiếp qua trình duyệt:
Kết nối board qua cáp USB Type-C, chọn đúng cổng COM và làm theo hướng dẫn trên trang. Nếu không nhận cổng, giữ nút BOOT khi cắm cáp để vào chế độ nạp.
1. Sơ đồ GPIO
Đây là sơ đồ tín hiệu theo config.h của board bread-compact-wifi-lcd. GPIO là chân tín hiệu trên ESP32-S3; cấp nguồn cho module theo thông số của module và nối chung GND.
| Khối | Tín hiệu module | GPIO / cấu hình | Ghi chú |
|---|---|---|---|
| Micro I2S | WS / LRCLK | GPIO4 | Chọn kênh trái/phải theo mic. |
| SCK / BCLK | GPIO5 | Clock dữ liệu mic. | |
| SD / DOUT của mic | GPIO6 | Dữ liệu mic đi vào ESP32. | |
| Loa / ampli I2S | BCLK | GPIO15 | Clock dữ liệu phát. |
| LRCK / WS | GPIO16 | Clock trái/phải. | |
| DIN / DATA | GPIO7 | Dữ liệu từ ESP32 tới ampli/DAC. | |
| LCD SPI, ST7789 | MOSI / SDA | GPIO8 | Bus SPI3_HOST, không dùng MISO. |
| SCLK / SCL | GPIO10 | Clock LCD. | |
| CS | GPIO45 | Chip select. | |
| DC | GPIO17 | Data / command. | |
| RST | GPIO38 | Reset LCD. | |
| BL / LED | GPIO21 | Điều khiển đèn nền. | |
| microSD SPI | MISO / DO | GPIO12 | Bus SPI2_HOST riêng, tối đa cấu hình 10 MHz. |
| MOSI / DI | GPIO13 | ||
| SCLK | GPIO14 | ||
| CS | GPIO11 | ||
| VCC | 3.3 V | Dùng module tương thích 3.3 V. | |
| GND | GND | Nối chung mass với ESP32. | |
| Nút nhấn | BOOT | GPIO0 | Nút active-low, nhấn nối tín hiệu xuống GND. |
| VOL+ | GPIO40 | Nút active-low. | |
| VOL− | GPIO39 | Nút active-low. | |
| Pin LiPo 1S | Điểm giữa cầu chia áp | GPIO9 / ADC1_CH8 | Hai điện trở 100 kΩ mắc nối tiếp. |
| Chân nhận biết sạc | Không có | Firmware không đọc trạng thái đang sạc. | |
| LED onboard | LED | GPIO48 | LED trạng thái. |
Firmware dùng I2S simplex: mic chạy ở 16 kHz, loa ở 24 kHz. GPIO hiển thị ở đây dành cho biến thể board LCD; hãy kiểm tra đúng phiên bản PCB/module trước khi cấp điện.
2. Đấu nối phần cứng
Loa
GPIO7/15/16 là dữ liệu và clock I2S đi tới ampli hoặc DAC I2S. Nối DIN ← GPIO7, BCLK ← GPIO15, LRCK/WS ← GPIO16. Không nối loa thụ động trực tiếp vào GPIO ESP32; dùng ampli phù hợp.
LCD ST7789 240×240
MOSI 8, SCLK 10, CS 45, DC 17, RST 38, BL 21. LCD dùng SPI3_HOST, mode 0. Chọn build bread-compact-wifi-lcd-240x240. Cấu hình hiện tại: SWAP_XY=true, MIRROR_X=true, MIRROR_Y=false.
Thẻ microSD
Nối MISO 12, MOSI 13, CLK 14, CS 11, nguồn và GND. Thẻ được mount tại /sdcard; bus thẻ riêng trên SPI2_HOST, LCD dùng SPI3_HOST.
Lưu ý pull-up SD: log kiểm tra phần cứng được ghi trong README của board cho thấy module microSD thử nghiệm không có pull-up trên các đường SPI. Hãy kiểm tra module của bạn; nếu thiếu, bổ sung pull-up 10 kΩ lên 3.3 V theo hướng dẫn phần cứng của module. Không cấp 5 V vào GPIO ESP32-S3.
Cầu chia áp pin
BAT+ (LiPo 1S) ── 100 kΩ ──┬── GPIO9 (ADC1_CH8)
│
100 kΩ
│
GND ─────────────────────────┴── GND ESP32
Chỉ đưa điểm giữa cầu chia áp vào GPIO9; không nối trực tiếp BAT+ vào GPIO. Với hai điện trở bằng nhau, ADC nhận xấp xỉ một nửa điện áp pin. Mạch không có chân báo sạc. Phần trăm pin trong firmware là ước lượng và ngưỡng ADC cần hiệu chuẩn theo cell, điện trở và board thực tế.
3. Bắt đầu luyện nghe tiếng Anh
- Ra lệnh bằng giọng nói: nói “Luyện nghe tiếng Anh”. Trợ lý chọn bài tiếp theo và mở màn hình phát. Cũng có thể nhấn đúp BOOT để mở giao diện English, rồi chọn bài trong menu.
- Chuẩn bị thẻ: chép bài MP3 vào
/englishtrên thẻ. Có thể dùnglessons.jsonđể đặt tiêu đề/thứ tự; nếu không có, firmware quét các file MP3 trong thư mục. Phụ đề tiếng Anh là file SRT cùng tên với MP3; phụ đề tiếng Việt dùng hậu tố.vi.srt. - Nghe và theo dõi: màn hình hiển thị tên bài và câu phụ đề hiện tại; bản dịch xuất hiện nếu bật. Chức năng câu hỏi về đoạn vừa nghe dựa trên phụ đề và tiến độ thực tế.
- Khi hết bài: trình phát giữ nguyên màn hình bài học, không tự mở menu. Nhấn VOL− để phát lại bài hiện tại, hoặc nhấn đúp VOL+ để mở menu.
Cấu trúc thẻ gợi ý
/english/ ├── lessons.json (tùy chọn) ├── lesson_01.mp3 ├── lesson_01.srt (phụ đề tiếng Anh) ├── lesson_01.vi.srt (phụ đề tiếng Việt, tùy chọn) ├── lesson_02.mp3 ├── lesson_02.srt └── lesson_02.vi.srt
Mẫu lessons.json:
{
"lessons": [
{"id": 1, "title": "At the cafe", "level": "A1", "file": "/english/lesson_01.mp3"},
{"id": 2, "title": "A day at work", "level": "A2", "file": "/english/lesson_02.mp3"}
]
}
MP3 và SRT cần cùng stem tên file. Dùng UTF-8 cho SRT có dấu. English tool cần thẻ mount thành công; nếu thẻ lỗi hoặc thiếu, firmware vẫn chạy nhưng các tool SD/English sẽ không được đăng ký.
5. Hỏi AI, xem câu trả lời và làm bài tập
Giao diện English chiếm màn hình LCD. Để đọc phần trả lời của trợ lý trên giao diện hội thoại, hãy đóng English bằng cách nhấn đúp BOOT, sau đó nhấn BOOT một lần để bắt đầu nói (hoặc dùng cách đánh thức trợ lý đã cấu hình).
1 · Đóng màn hình EnglishBOOT nhấn đúp
2 · Bắt đầu hội thoạiBOOT nhấn một lần
3 · Nói yêu cầuVí dụ: “Giải thích câu vừa phát”
4 · Đọc / nghe phản hồiVăn bản hiện trên màn hình hội thoại
Câu lệnh có thể dùng
- “Học từ vựng bài này.” Trợ lý lấy từ vựng trong phụ đề của bài đang chọn.
- “Giải thích câu vừa phát.” Trợ lý dùng câu hiện tại/gần nhất và bản dịch nếu có.
- “Tạo bài tập từ vựng” hoặc “Mở flashcard”. Trợ lý lần lượt hỏi từ và nghĩa dựa trên nội dung bài.
- “Kiểm tra nghe.” Trợ lý hỏi từng câu dựa trên phụ đề; audio sẽ tạm dừng khi làm quiz.
- “Kiểm tra dịch.” Trợ lý đưa câu tiếng Việt để người học dịch sang tiếng Anh.
- “Hỏi tôi về đoạn vừa nghe.” Trợ lý hỏi một câu hiểu bài về các câu đã nghe xong, chờ trả lời rồi nhận xét.
- “Nghe lại câu này.” Phát lại câu phụ đề hiện tại/gần nhất rồi dừng ở cuối câu.
Có thể mở menu English → Câu hỏi / Hỏi AI, chọn loại yêu cầu bằng VOL− rồi nhấn BOOT để bắt đầu hội thoại. Nếu muốn xem phần chữ trợ lý trả lời, nhấn đúp BOOT đóng giao diện English.
Yêu cầu: các bài tập AI cần kết nối trợ lý. Tool lấy dữ liệu từ file MP3/SRT trên thẻ; nếu thiếu phụ đề, trợ lý không thể bảo đảm nội dung câu hỏi khớp chính xác với bài. “Kiểm tra nghe” và “Kiểm tra dịch” là bài tập hội thoại, không phải chấm điểm phát âm.
6. English tools
Các tool được đăng ký khi bật English feature và thẻ microSD mount thành công. Người dùng thường gọi bằng lời nói; trợ lý sẽ tự chọn tool phù hợp.
Thư viện và tiến độ
self.english.get_status— trạng thái bài hôm nay và bài đang phát.self.english.get_progress— mục tiêu, streak và số bài hoàn thành.self.english.get_next_lesson— bài kế tiếp được đề xuất.self.english.get_lesson_list— danh sách bài, có phân trang.self.english.set_daily_goal— đặt mục tiêu 1–10 bài/ngày.
Phát bài và phụ đề
self.english.play_lesson,self.english.stop_lesson.self.english.get_current_segment— câu hiện tại/gần nhất, bản dịch và mốc thời gian.self.english.repeat_current_segment— lặp một câu.self.english.set_english_subtitles,self.english.set_translation.self.english.set_learning_mode— normal, shadow, guess.self.english.reveal_subtitles— hiện lần lượt đáp án Anh rồi Việt trong guess.
Học tập và ôn câu
self.english.get_quiz_context— ngữ cảnh các câu đã nghe xong để hỏi hiểu bài.self.english.get_study_context— từ vựng, flashcard, quiz nghe hoặc quiz dịch.self.english.save_sentence— lưu câu khó vào thẻ SD.self.english.get_saved_sentences,self.english.play_saved_sentence,self.english.remove_saved_sentence.
Ba chế độ luyện
- Thường / normal: phát liên tục.
- Nhắc lại / shadow: dừng ở ranh giới câu để người học nhắc lại. Có thể yêu cầu trợ lý đặt thời gian chờ; thời gian chỉ đếm khi trợ lý ở trạng thái rảnh.
- Đoán / guess: ẩn phụ đề ở câu mới và dừng ở cuối câu; dùng
reveal_subtitleshoặc yêu cầu trợ lý hiện đáp án.
Menu LCD hiện tại cho phép chuyển lần lượt ba chế độ. Cài đặt nâng cao như số giây chờ và quiz theo trang được điều khiển bằng tool/hội thoại.
